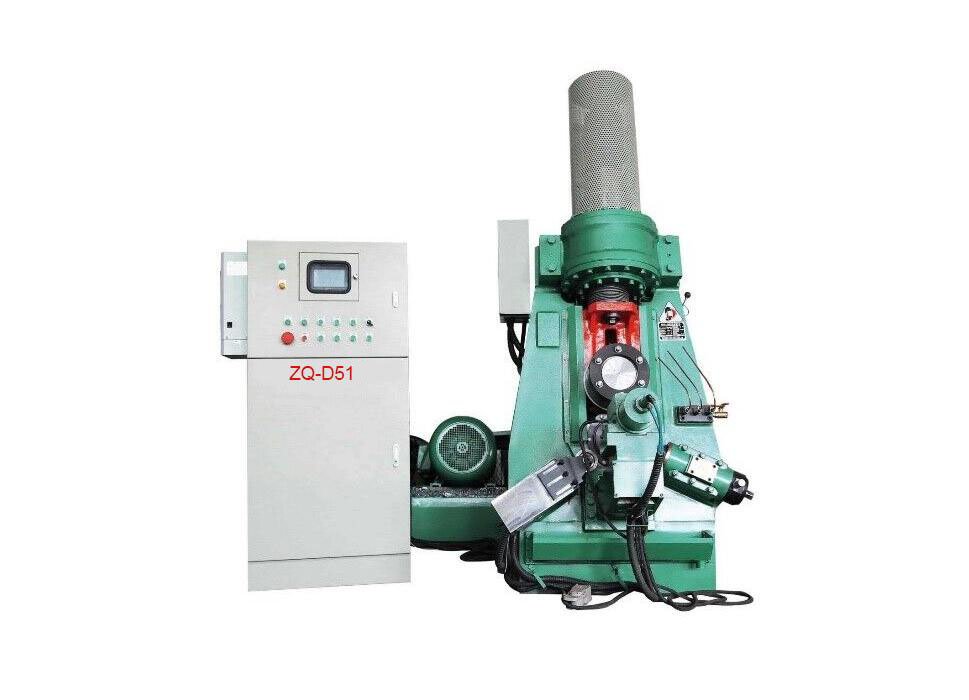

ZQ-D51
SmartSmith
Вещь | Единица измерения | D51- | D51- | D51- | D51- | D51- | D51- | D51- | D51- | D51- | D51- | D51- | D51- |
160D | 160E | 250D | 250E | 350D | 350E | 400E | 500E | 630E | 800E | 1000E | 1000F | ||
Номинальный размер части петли | мм | 45 ~ 160 | 200 | 250 | 300 | 350 | 350 | 400 | 500 | 630 | 800 | 1000 | 1500 |
мм | 35 | 70 | 50 | 120 | 85 | 200 | 200 | 200 | 200 | 200 | 200 | 350 | |
250 | 350 | 350 | 450 | ||||||||||
Максимум. OD кольца | мм | 160 | 200 | 250 | 300 | 350 | 350 | 400 | 500 | 630 | 800 | 1000 | 1200 |
Минимум OD кольца | мм | 45 | 50 | 80 | 100 | 120 | 120 | 140 | 160 | 180 | 200 | 220 | 250 |
Максимум. ID кольца | мм | 140 | 180 | 230 | 280 | 310 | 310 | 360 | 460 | 590 | 740 | 940 | 1100 |
Минимум ID кольца | мм | 30 | 40 | 60 | 80 | 100 | 100 | 120 | 120 | 160 | 180 | 200 | 220 |
Ширина кольца | мм | 35 | 70 | 50 | 120 | 85 | 220 | 220 | 220 | 200 | 220 | 220 | 200 |
250 | 350 | 350 | 350 | ||||||||||
Максимум. производительность | Шт / ч | 700 | 600 | 500 | 240 | 200 | 120 | 100 | 90 | 80 | 60 | 50 | 40 |
Номинальное давление цилиндра | кг | 6000 | 11300 | 9800 | 19600 | 15500 | 30000 | 32000 | 38000 | 38000 | 42000 | ||
42000 | |||||||||||||
Максимум. ход скольжения | мм | 70 | 70 | 110 | 110 | 130 | 130 | 130 | 130 | 200-350 | |||
250 | 250 | 250 | |||||||||||
Скорость роликовой линии | м / сек | 2 ~ 2,5 | 1.64 | 2.1 | 1.63 | 2.2 | 1.45 | 1.45 | 1.5 | 1.47 | 1.5 | 1.5 | 1.5 |
Скорость главного вала | r.p.m | 120 | 92 | 80 | 62.3 | 62 | 41 | 40 | 40 | 38 | 38 | 38 | 38 |
OD катящегося колеса | мм | 360 ~ 380 | 500 ~ 520 | 680 ~ 700 | 680 ~ 700 | 700 ~ 720 | 700 ~ 720 | 700 ~ 720 | 760 ~ 820 | 760 ~ 820 | 820 | ||
Высота центра катка | мм | 670 | 670 | 875 | 875 | 1050 | 1100 | 1100 | 1200 | 1250 | 1350 | 1600 | 1780 |
Минимум расстояние между катящимся колесом'центр и каток'центр | мм | 185 | 185 | 265 | 265 | 365 | 365 | 375 | 375 | 385 | 410 | 410 | 410 |
Мощность главного мотора | KW | 18.5 | 30 | 37 | 55 | 75 | 90 | 90 | 90 | 90 | 110 | 110 | 132 |
110 | 132 | 132 | 160 | ||||||||||
Гидравлический мотор | KW | 4 | 7.5 | 11 | 11 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
18 | 18 | 18 | |||||||||||
Негабарит машины | мм | 2200 × | 2350 × | 2890 × | 3440 × | 4040 × | 4595 × | 4595 × | 4800 × | 4800 × | 4800 × | 5000 × | 5500 × |
1550 × | 1700 × | 1900 × | 2000 × | 2000 × | 2050 × | 2100 × | 2200 × | 2300 × | 2350 × | 2400 × | 2700 × | ||
1850 | 2100 | 2400 | 2700 | 3000 | 3370 | 3370 | 3470 | 3770 | 3770 | 3520 | 4200 | ||
Вес станка | кг | 3200 | 3500 | 7000 | 7800 | 12000 | 15000 | 15800 | 16500 | 17000 | 22000 | 24000 | 25000 |
Вещь | Единица измерения | D51- | D51- | D51- | D51- | D51- | D51- | D51- | D51- | D51- | D51- | D51- | D51- |
160D | 160E | 250D | 250E | 350D | 350E | 400E | 500E | 630E | 800E | 1000E | 1000F | ||
Номинальный размер части петли | мм | 45 ~ 160 | 200 | 250 | 300 | 350 | 350 | 400 | 500 | 630 | 800 | 1000 | 1500 |
мм | 35 | 70 | 50 | 120 | 85 | 200 | 200 | 200 | 200 | 200 | 200 | 350 | |
250 | 350 | 350 | 450 | ||||||||||
Максимум. OD кольца | мм | 160 | 200 | 250 | 300 | 350 | 350 | 400 | 500 | 630 | 800 | 1000 | 1200 |
Минимум OD кольца | мм | 45 | 50 | 80 | 100 | 120 | 120 | 140 | 160 | 180 | 200 | 220 | 250 |
Максимум. ID кольца | мм | 140 | 180 | 230 | 280 | 310 | 310 | 360 | 460 | 590 | 740 | 940 | 1100 |
Минимум ID кольца | мм | 30 | 40 | 60 | 80 | 100 | 100 | 120 | 120 | 160 | 180 | 200 | 220 |
Ширина кольца | мм | 35 | 70 | 50 | 120 | 85 | 220 | 220 | 220 | 200 | 220 | 220 | 200 |
250 | 350 | 350 | 350 | ||||||||||
Максимум. производительность | Шт / ч | 700 | 600 | 500 | 240 | 200 | 120 | 100 | 90 | 80 | 60 | 50 | 40 |
Номинальное давление цилиндра | кг | 6000 | 11300 | 9800 | 19600 | 15500 | 30000 | 32000 | 38000 | 38000 | 42000 | ||
42000 | |||||||||||||
Максимум. ход скольжения | мм | 70 | 70 | 110 | 110 | 130 | 130 | 130 | 130 | 200-350 | |||
250 | 250 | 250 | |||||||||||
Скорость роликовой линии | м / сек | 2 ~ 2,5 | 1.64 | 2.1 | 1.63 | 2.2 | 1.45 | 1.45 | 1.5 | 1.47 | 1.5 | 1.5 | 1.5 |
Скорость главного вала | r.p.m | 120 | 92 | 80 | 62.3 | 62 | 41 | 40 | 40 | 38 | 38 | 38 | 38 |
OD катящегося колеса | мм | 360 ~ 380 | 500 ~ 520 | 680 ~ 700 | 680 ~ 700 | 700 ~ 720 | 700 ~ 720 | 700 ~ 720 | 760 ~ 820 | 760 ~ 820 | 820 | ||
Высота центра катка | мм | 670 | 670 | 875 | 875 | 1050 | 1100 | 1100 | 1200 | 1250 | 1350 | 1600 | 1780 |
Минимум расстояние между катящимся колесом'центр и каток'центр | мм | 185 | 185 | 265 | 265 | 365 | 365 | 375 | 375 | 385 | 410 | 410 | 410 |
Мощность главного мотора | KW | 18.5 | 30 | 37 | 55 | 75 | 90 | 90 | 90 | 90 | 110 | 110 | 132 |
110 | 132 | 132 | 160 | ||||||||||
Гидравлический мотор | KW | 4 | 7.5 | 11 | 11 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
18 | 18 | 18 | |||||||||||
Негабарит машины | мм | 2200 × | 2350 × | 2890 × | 3440 × | 4040 × | 4595 × | 4595 × | 4800 × | 4800 × | 4800 × | 5000 × | 5500 × |
1550 × | 1700 × | 1900 × | 2000 × | 2000 × | 2050 × | 2100 × | 2200 × | 2300 × | 2350 × | 2400 × | 2700 × | ||
1850 | 2100 | 2400 | 2700 | 3000 | 3370 | 3370 | 3470 | 3770 | 3770 | 3520 | 4200 | ||
Вес станка | кг | 3200 | 3500 | 7000 | 7800 | 12000 | 15000 | 15800 | 16500 | 17000 | 22000 | 24000 | 25000 |

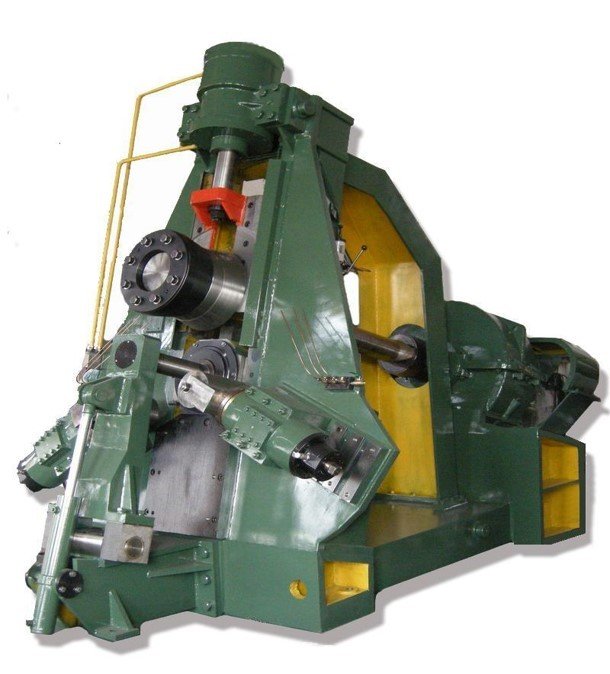

ZQ D51серии вертикальный типСтанки для прокатки колец точно адаптированы к требованиям заказчика и с высокой степенью точности и с минимальными затратами выполняют прокатку как профилированных, так и прямоугольных профилей.
Они имеют преимущества прокатки и формовки за один раз, высокую эффективность производства, повышают точность заготовки, уменьшают остаточную длину токарного станка, улучшают использование стали, улучшают характеристики резки, улучшают качество внутренней штамповки, хорошие экономические выгоды. Концепция машины особенно удобна в обслуживании и обслуживании.

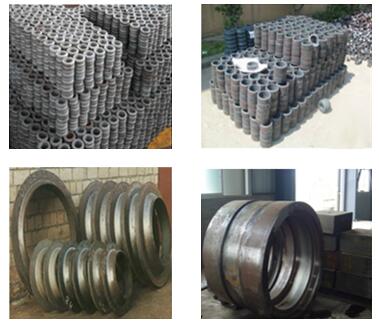

Кольцевые прокатные станки подходят для производства колец для следующих применений: фланцы, подшипники, шестерни, колеса, гильзы, кольца в автомобиле, в аэрокосмической отрасли, атомная энергия, нефтегазовая отрасль и др.
ZQ D51серии вертикальный типСтанки для прокатки колец точно адаптированы к требованиям заказчика и с высокой степенью точности и с минимальными затратами выполняют прокатку как профилированных, так и прямоугольных профилей.
Они имеют преимущества прокатки и формовки за один раз, высокую эффективность производства, повышают точность заготовки, уменьшают остаточную длину токарного станка, улучшают использование стали, улучшают характеристики резки, улучшают качество внутренней штамповки, хорошие экономические выгоды. Концепция машины особенно удобна в обслуживании и обслуживании.
Кольцевые прокатные станки подходят для производства колец для следующих применений: фланцы, подшипники, шестерни, колеса, гильзы, кольца в автомобиле, в аэрокосмической отрасли, атомная энергия, нефтегазовая отрасль и др.
